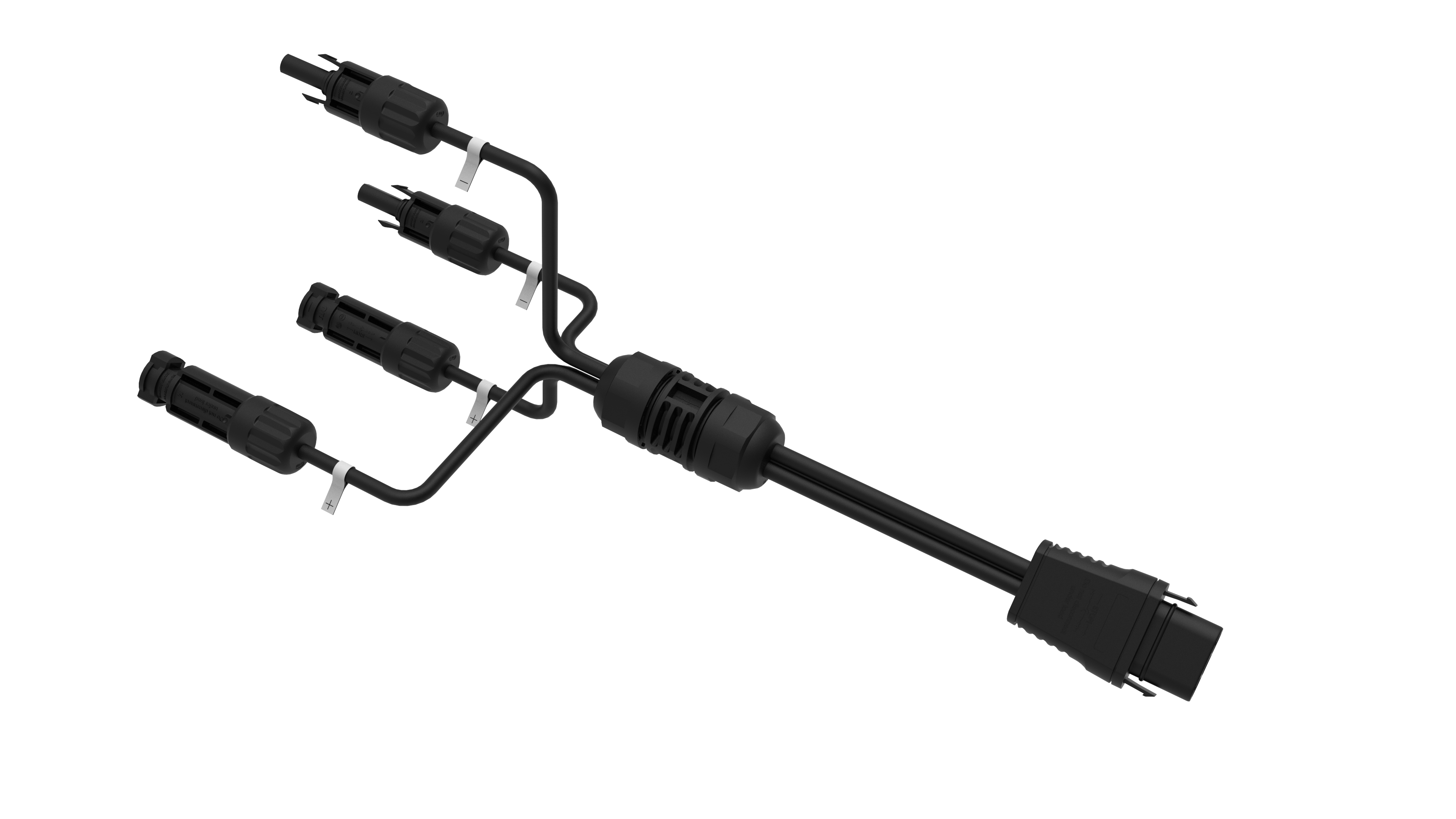

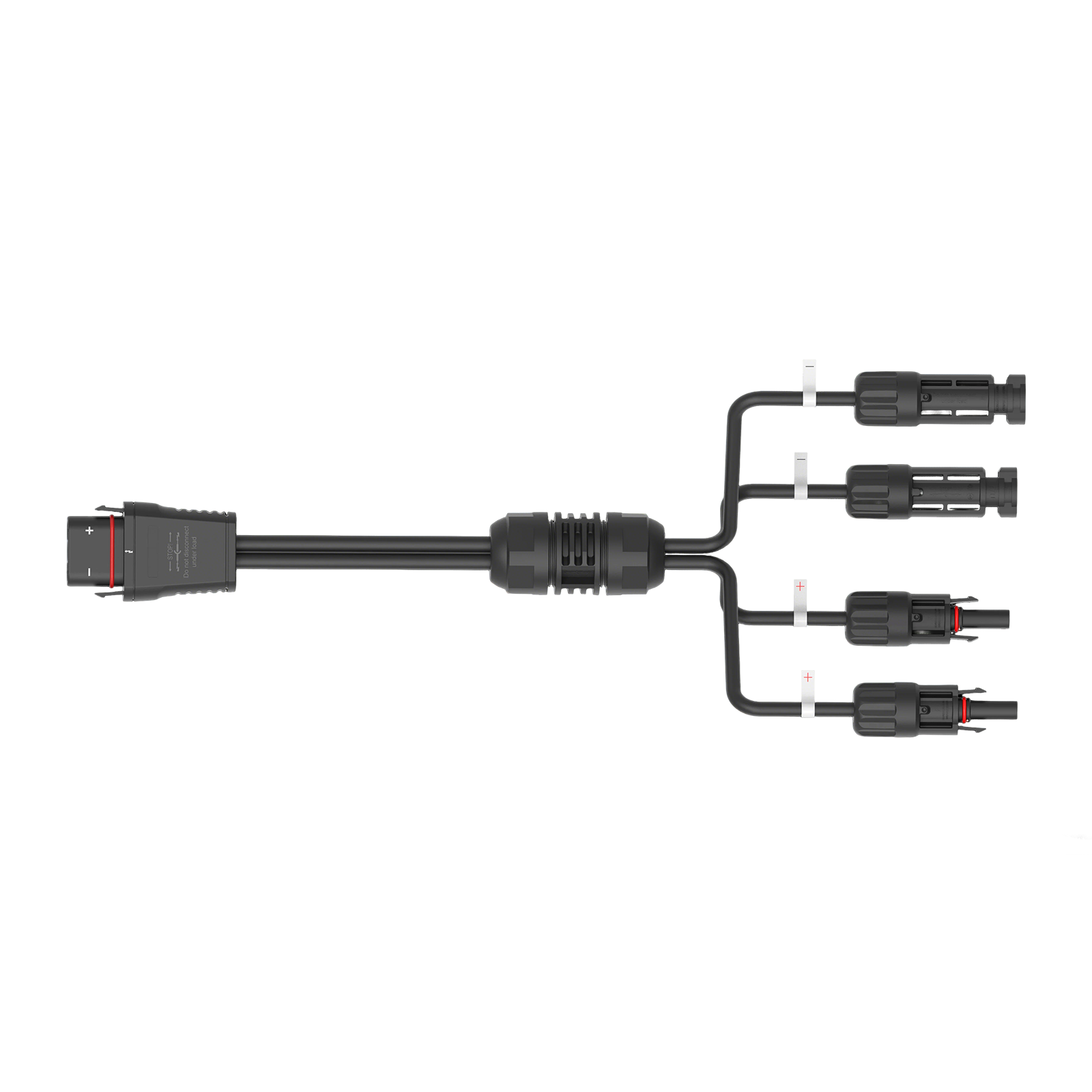

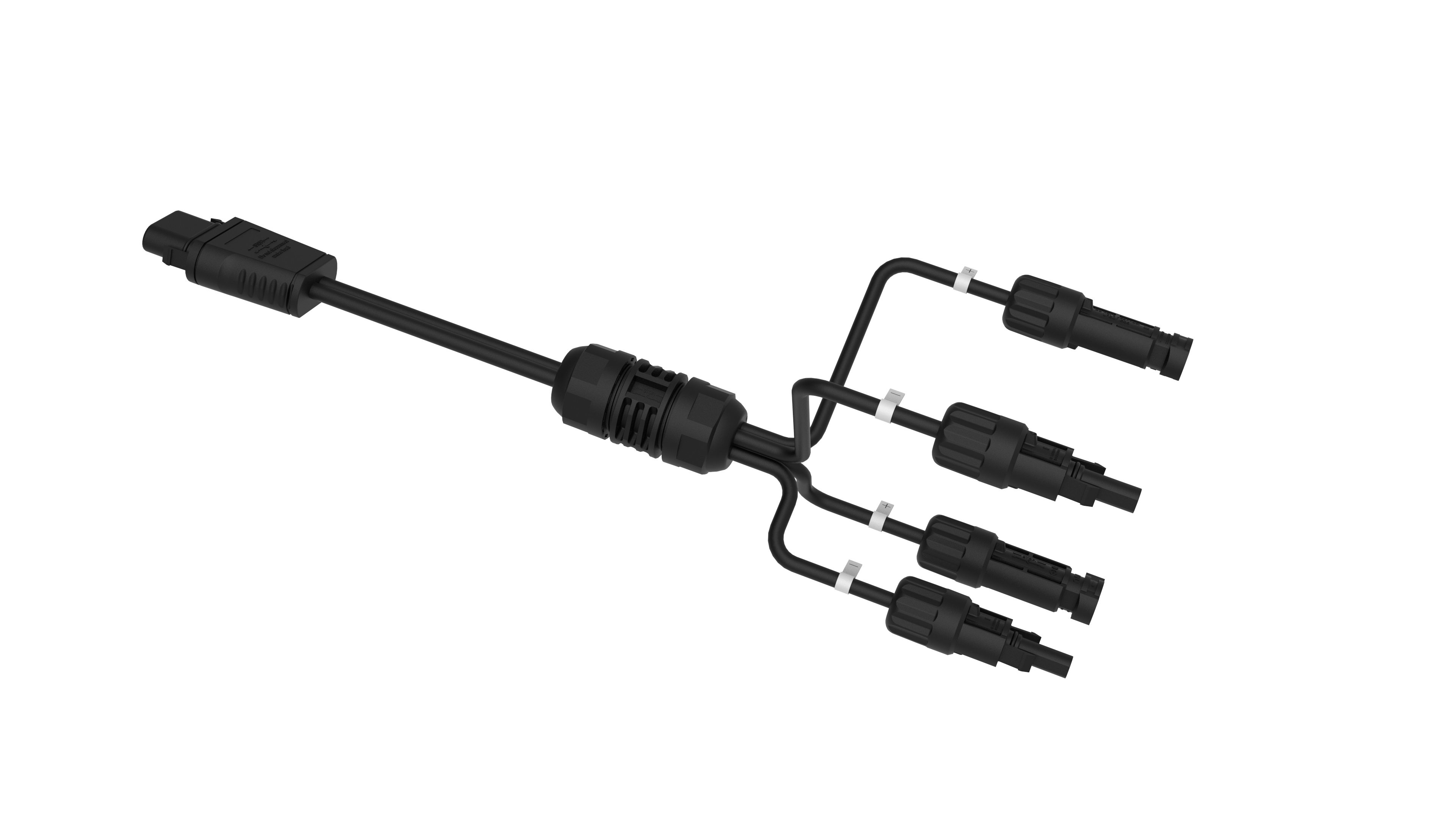

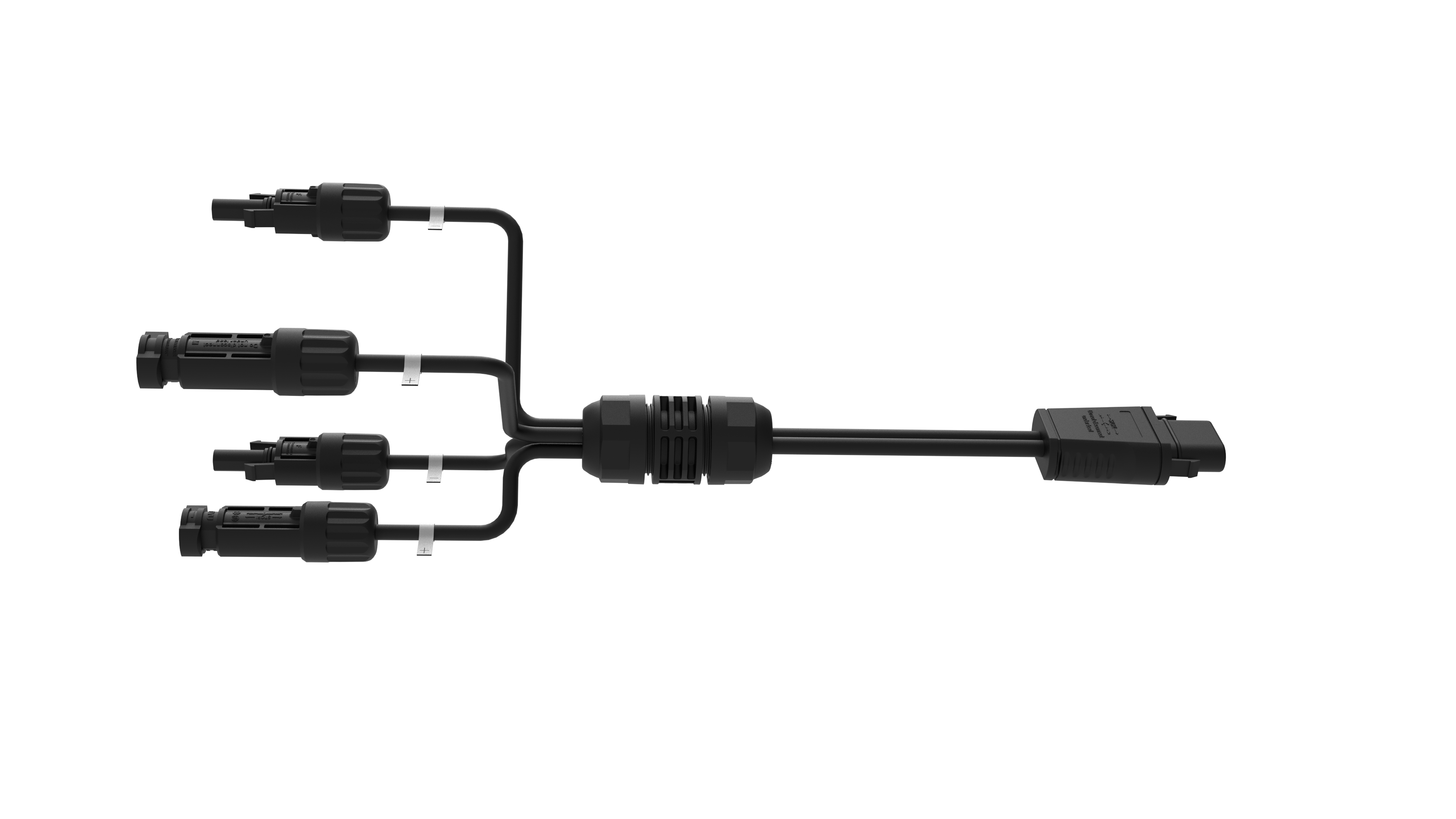

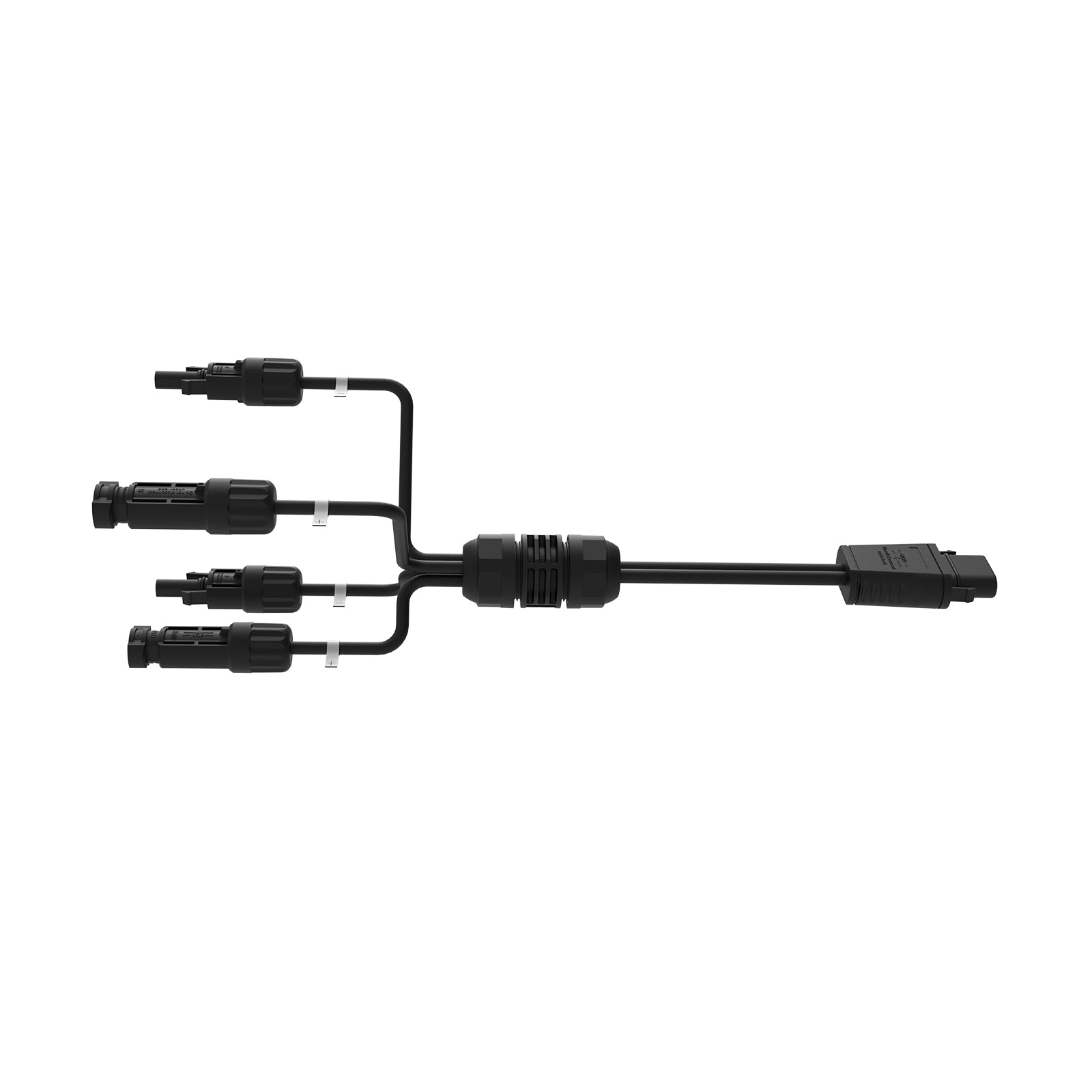

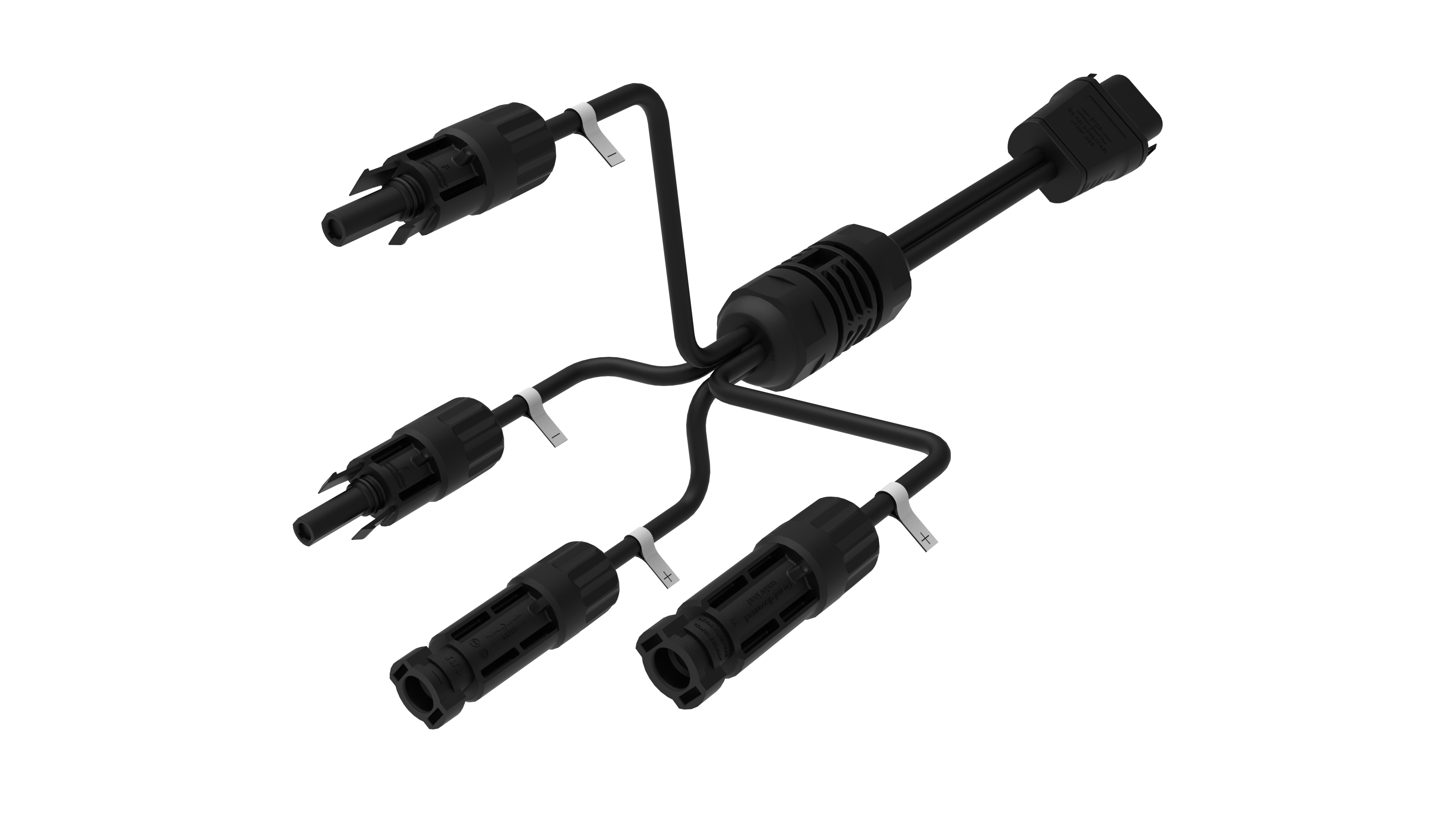

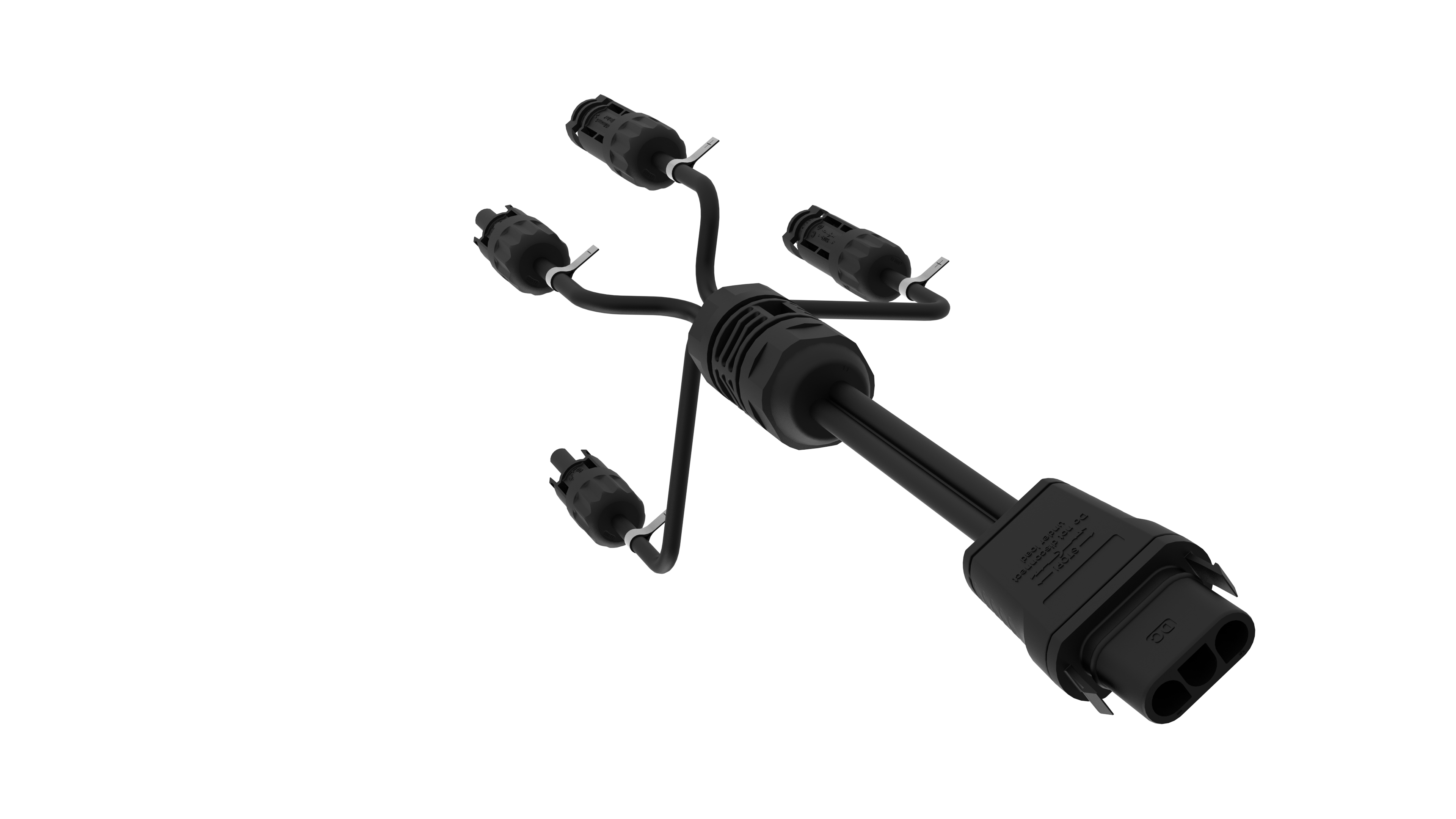

1,5m MC4-Adapterkabel für Sunshare-Solarpanels
Hinweis: Wir empfehlen den Kauf dieses Kabels auch dann, wenn Sie Sunshare-Solarmodule mit Stromspeicher oder Mikrowechselrichtern anderer Marken verbinden möchten.
Merkmale:
Kabelmaterial: Kupfer
Technische Daten: 1,5-m-Kabel mit einem Leiterquerschnitt von 4 mm², unterstützt Ströme bis zu 30 A.
Anwendung: Sunshare-Solarmodule mit Mikrowechselrichtern oder Balkonspeichern anderer Marken verbinden
Lieferumfang: 1 × Slim-zu-MC4-Kabel
Anschluss von Sunshare-Solarmodulen an Stromspeicher anderer Marken
Adapterkabel für Stromspeicher von Drittanbietern
Anschluss von Sunshare-Solarmodulen an Mikro-Wechselrichter anderer Marken
Adapterkabel für Mikrowechselrichter von Drittanbietern
Anschluss von Sunshare-Solarmodulen an Batterien anderer Marken(Die Abbildung zeigt einen Sunshare-Wechselrichter; dieser ist separat erhältlich)
Adapterkabel für Batterien von Drittanbietern
Sicherheitshinweise & Anwendungstipps
- Verwendungszweck: Dieses Adapterkabel ermöglicht den sicheren Anschluss von Sunshare-Solarmodulen an Stromspeicher oder Wechselrichter von Drittanbietern.
- Systemspannung: Das Sunshare-Balkonkraftwerk nutzt ein Parallelschaltungs-Design mit einer Systemspannung von ca. 50 V.
- Systemstromstärke: In der Parallelschaltung beträgt der Betriebsstrom pro Solarmodul ca. 4,6 A. Der Gesamtsystemstrom berechnet sich wie folgt: Anzahl der Module × 4,6 A.
- Wichtiger Hinweis zum Eingangsstrom: Bitte prüfen Sie vor dem Anschluss mehrerer Module, ob der Gesamtsystemstrom den maximal zulässigen Eingangsstrom Ihres Fremd-Wechselrichters oder Speichers überschreitet.

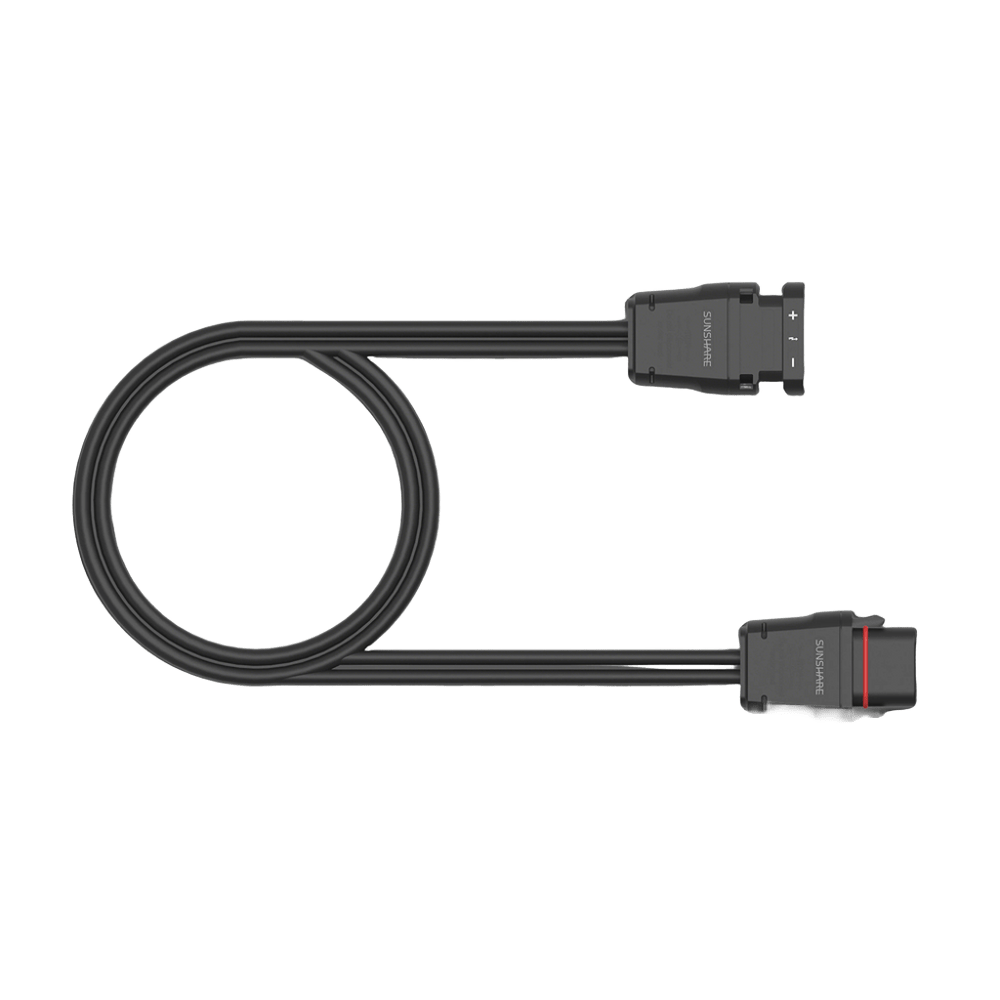

- Benötigtes Zubehör (Szenario 3): Für die im Anschlussdiagramm 3gezeigte Konfiguration benötigen Sie zusätzlich ein 0,5 m und ein 1,5 m Verlängerungskabel.
